型號：RELF(法蘭型)、RELT(牙口型)
【 產品特色   】
  • 出口側壓力調整範圍：
    0.3 kgf/cm2 ∼1.5 kgf/cm2
    0.6 kgf/cm2 ∼2.0 kgf/cm2
  • 微壓型0.03 kgf/cm2 以上另備型錄
  • 一般使用溫度：0°C∼60°C (NBR)
  • 使用流體：水、空氣、一般淡水流體
  • 特殊尺寸、流體、調壓範圍需與廠商聯繫訂製
  • 最高使用壓力： 10 kgf/cm2
  • 閥體測試壓力： 16 kgf/cm2
  • 壓力錶顯示二次側出口壓力

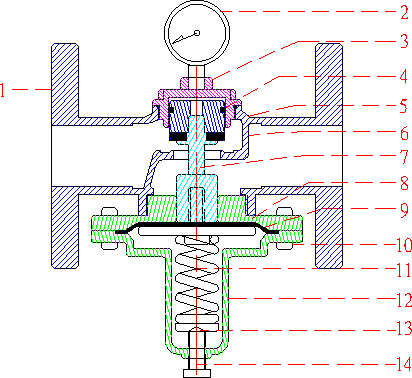

低壓型減壓閥參考示意圖



  名稱 材質
1 閥體 316不銹鋼
2 壓力錶 配件(依流體選用)
3 上蓋 316不銹鋼
4 U型環 VITON NBR
5 閥門活塞 316不銹鋼
6 閥門墊片 VITON NBR
7 閥桿 316不銹鋼
8 隔膜座 316不銹鋼
9 隔膜片 VITON EPDM
10 固定螺絲 304不銹鋼
11 彈簧 彈簧鋼
12 彈簧下蓋 316不銹鋼
13 彈簧墊片 黃銅
14 調壓螺絲 304不銹鋼


產品編號 牙口式 H L D
RELT-15-S 1/2" 110 70 105
RELT-20-S 3/4" 125 85 105
RELT-25-S 1" 125 90 105
RELT-40-S 1 1/2" 155 115 145
RELT-50-S 2" 155 120 145





尺寸單位：mm
產品編號 法蘭式 H L
RELF-15-S 1/2" 110 150
RELF-20-S 3/4" 125 150
RELF-25-S 1" 125 150
RELF-40-S 1 1/2" 155 190
RELF-50-S 2" 155 190

★閥體長度依據材質及而壓等級略有變化，型錄閥體尺寸僅供參考

尺寸單位：mm

低壓型減壓閥　流量參考曲線圖
