大流量隔膜直動減壓閥(無過濾器)
型號：RDNT(牙口型)
【產品特色】
 【注意事項   】
  • 低壓損大流量形式
  • 適用於大樓串聯減壓系統
  • 前端建議加裝水錘防止器
  • 使用場合：一般淡水流體
  • 使用溫度：0°C∼60°C
  • 出口側壓力範圍：
  • 1kgf/cm2 ∼3kgf/cm2
  • 閥體測試壓力：24kgf/cm2
  • 最高使用壓力：16gf/cm2

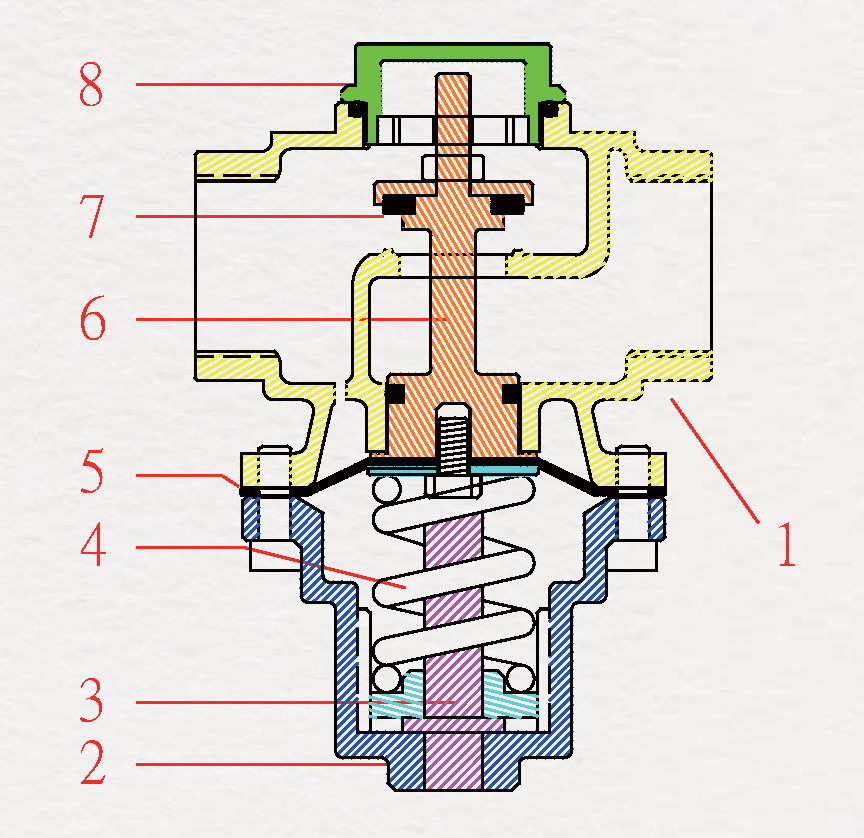

大流量隔膜直動減壓閥



  名稱 材質
1 閥體 鉋金銅
2 彈簧蓋 強化纖維
3 調壓螺絲組 黃銅
4 彈簧 不銹鋼
5 隔膜片 EPDM
6 閥門導桿 不銹鋼
7 閥門墊片 NBR
8 閥蓋 不銹鋼




產品編號 尺寸 H L
RDNT-20 3/4" 100 70
RDNT-25 1" 110 80
RDNT-40 1-1/2" 140 110
RDNT-50 2" 145 115

尺寸單位：mm
