直動式減壓閥 法蘭式 |
 |
| |
名稱 |
材質 |
| 1 |
閥體 |
鑄鐵 |
鉋金銅 |
| 2 |
上蓋 |
鉋金銅 |
鉋金銅 |
| 3 |
U型環 |
NBR |
NBR |
| 4 |
活塞 |
鉋金銅 |
鉋金銅 |
| 5 |
閥門墊片 |
NBR |
NBR |
| 6 |
墊片固定板 |
黃銅 |
不銹鋼 |
| 7 |
閥座 |
鉋金銅 |
鉋金銅 |
| 8 |
閥桿 |
黃銅 |
黃銅 |
| 9 |
隔膜固定版 |
不銹鋼 |
不銹鋼 |
| 10 |
隔膜片 |
EPDM |
EPDM |
| 11 |
固定螺栓 |
不銹鋼 |
不銹鋼 |
| 12 |
隔膜固定螺栓 |
不銹鋼 |
不銹鋼 |
| 13 |
調壓彈簧 |
彈簧鋼 |
彈簧鋼 |
| 14 |
下蓋 |
鑄鐵 |
鑄鐵 |
| 15 |
壓力調整螺栓 |
不銹鋼 |
不銹鋼 |
|
| 產品編號 |
尺寸 |
A |
L |
CV值 |
| RDT-50 |
2" |
150 |
190 |
17 |
| RDT-65 |
2-1/2" |
165 |
210 |
28 |
| RDT-80 |
3" |
200 |
225 |
60 |
| RDT-100 |
4" |
220 |
250 |
80 |
尺寸單位：mm |
|

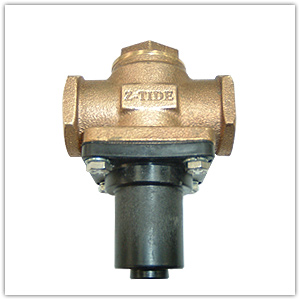

隔膜式減壓閥 牙口式 |
| |
|
|
| |
名稱 |
材質 |
| 1 |
閥體 |
砲金銅 |
不銹鋼 |
| 2 |
壓力錶孔 |
---- |
---- |
| 3 |
上蓋 |
砲金銅 |
不銹鋼 |
| 4 |
O型環 |
NBR |
NBR |
| 5 |
活塞 |
黃銅 |
不銹鋼 |
| 6 |
閥門墊片 |
NBR |
NBR |
| 7 |
閥桿 |
黃銅 |
不銹鋼 |
| 8 |
隔膜片 |
EPDM |
| 9 |
固定螺栓 |
不銹鋼 |
| 10 |
隔膜固定片 |
鍍鋅鐵 |
| 11 |
調壓彈簧 |
彈簧鋼 |
| 12 |
調壓彈簧蓋 |
合成纖維 |
| 13 |
調壓彈簧定位片 |
黃銅 |
| 14 |
壓力調整螺栓 |
不銹鋼 |
★閥體長度依據材質及而壓等級略有變化，型錄閥體尺寸僅供參考 |
| 產品編號 |
尺寸 |
L |
A |
最大CV值 |
| RDT-15 |
1/2" |
70 |
60 |
2.5 |
| RDT-20 |
3/4" |
70 |
70 |
4.0 |
| RDT-25 |
1" |
80 |
80 |
6.5 |
| RDT-32 |
1 1/4" |
85 |
90 |
10.0 |
| RDT-40 |
1 1/2" |
110 |
110 |
13.0 |
| RDT-50 |
2" |
115 |
115 |
17.0 |
| RDT-65 |
2-1/2" |
180 |
150 |
28.0 |
★2-1/2"牙口僅生產砲金銅材質 尺寸單位：mm
|

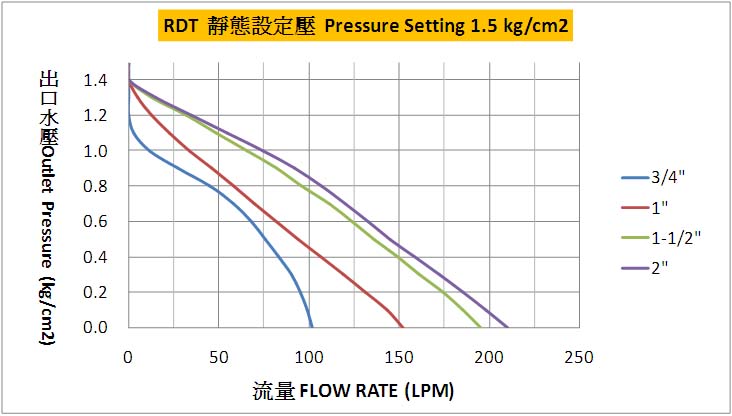

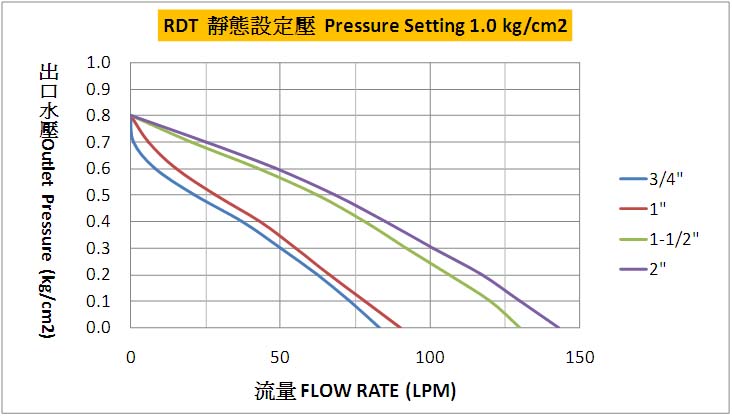

直動式減壓閥 流量參考曲線圖 Pressure Reducing Valves Flow Char t (入口水壓3.5kg) |
