型號：
FVF(法蘭型)、FVT(牙口型)
NO.
名稱
材質
1
閥體
鑄鐵
石墨鑄鐵
不銹鋼
2
上閥座
石墨鑄鐵
石墨鑄鐵
不銹鋼
3
閥桿
黃銅
黃銅
不銹鋼
4
閥門蓋
石墨鑄鐵
石墨鑄鐵
不銹鋼
5
止水墊圈
NBR
NBR
NBR
6
下閥座
黃銅
黃銅
不銹鋼
7
濾網
不銹鋼
不銹鋼
不銹鋼
8
洗桿
石墨鑄鐵
石墨鑄鐵
不銹鋼
9
底盤
石墨鑄鐵
石墨鑄鐵
不銹鋼
【產品特色】
使用於一般流體
使用溫度：0 ~ 60℃
閥體測試壓力 / 最高使用壓力
JIS-10K： 16 kgf/cm
2
/ 10 kgf/cm
2
JIS-16K： 24 kgf/cm
2
/ 16 kgf/cm
2
( 其他法蘭規格依標稱壓力1.5倍測試)
閥門導桿採雙中心引導設計，閥門穩定度高，壽命長。
內配洗桿，方便異物堵塞時清洗。
閥門全量式設計，流量損失小
可另外訂製不銹鋼洗桿
配件不含鍊條
閥體接續口：牙口式(PT內牙)
閥體材質：鑄鐵、石墨鑄鐵、 不鏽鋼

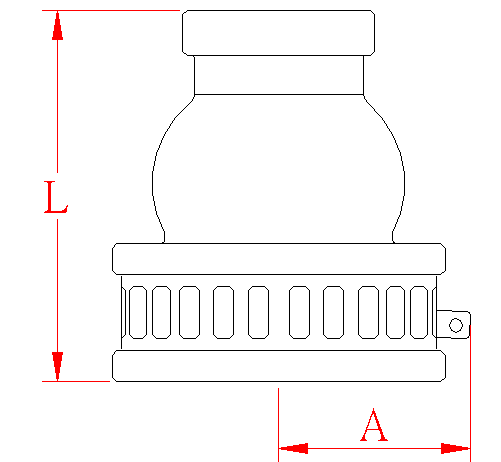

牙口型尺寸表
產品編號
牙口
L
D
FVT-50
2"
160
95
FVT-65
2-1/2"
165
105

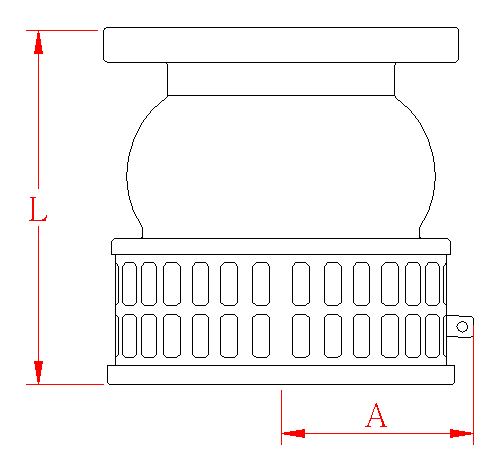

法蘭型尺寸表
產品編號
法蘭
L
D
FVF-50
2"
160
95
FVF-65
2-1/2"
165
105
FVF-80
3"
210
115
FVF-100
4"
215
125
FVF-125
5"
240
145
FVF-150
6"
275
160
FVF-200
8"
380
185
