型號：

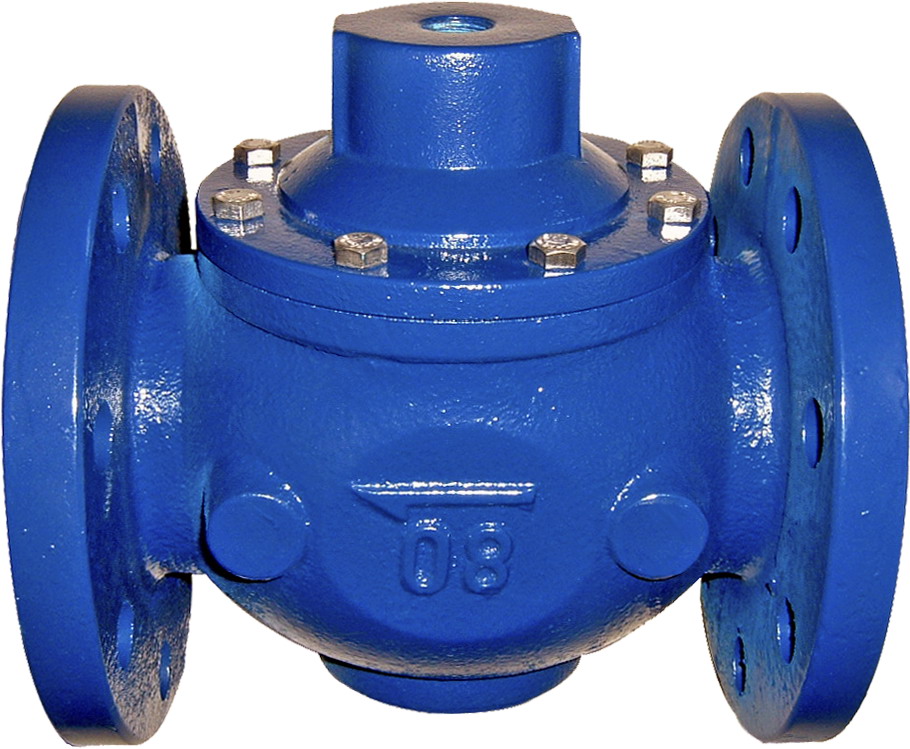

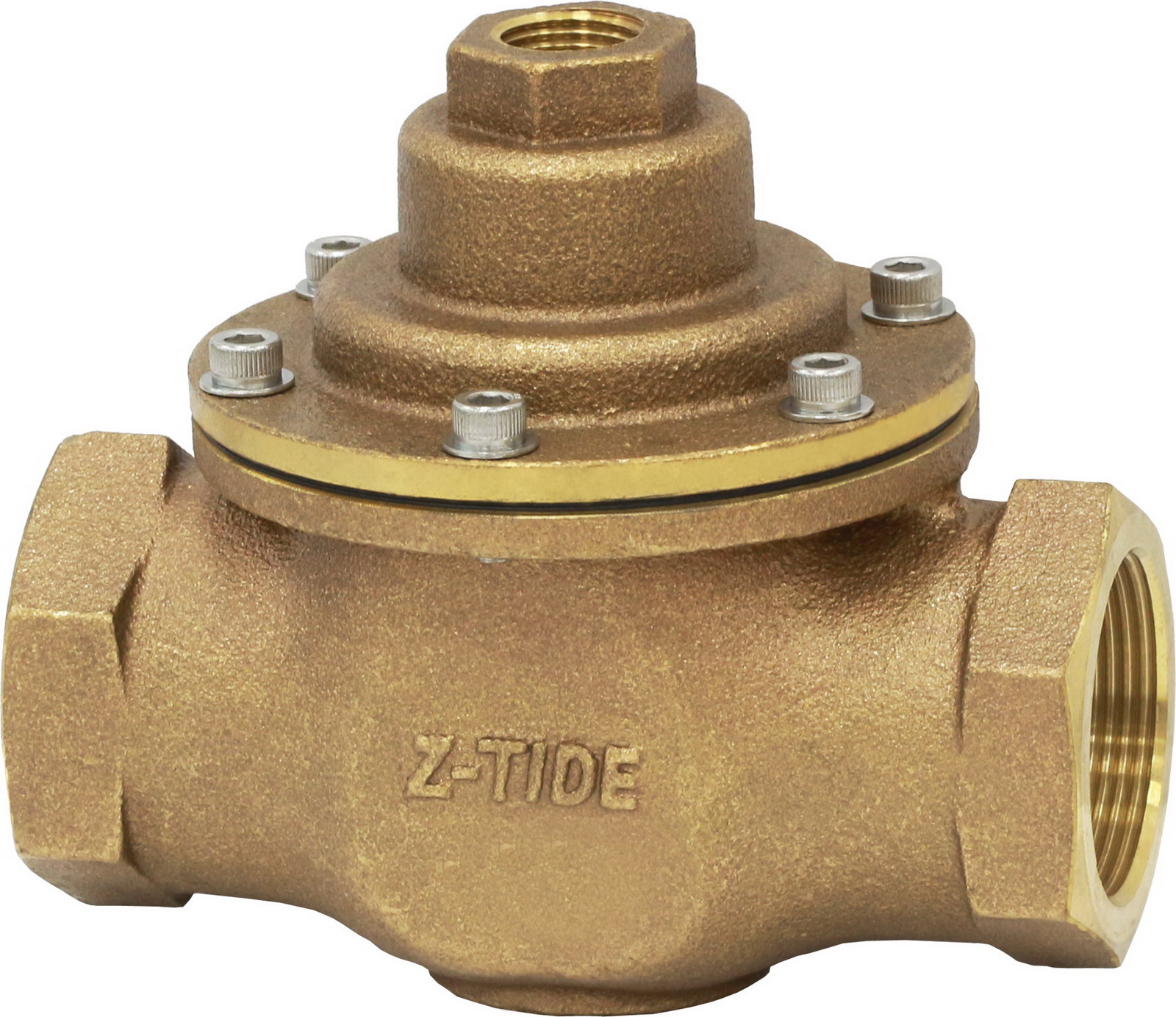

DFF(法蘭型)、DTF(牙口型)
【隔膜型定水位閥規格表】
使用場合：一般淡水流體
使用溫度：0℃ ~ 60℃
安裝方向：水平安裝於水塔上方
最高使用壓力
標準型： 0.5~ 4 kgf/cm
2
低壓訂製型： 0.2~ 1 kgf/cm
2
-----------------------------
閥體測試壓力
JIS-10K： 16 kgf/cm
2
其他法蘭規格依標稱壓力1.5倍測試
標準型工作壓力需
0.5kgf/cm
2
以上注意使用場合是否適用。
配置浮球開關時請在連接管路上
安裝1/2"分關斷閥
方便檢測維修
串聯式水塔請使用
低壓訂製型
並聯式水塔請搭配靜音式逆止閥安裝

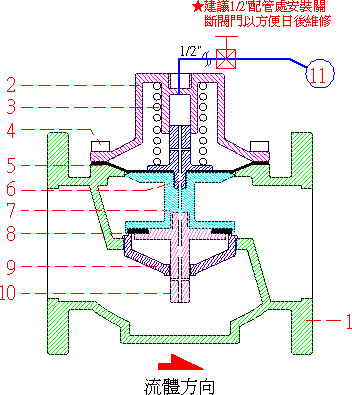

編號
零件項目
材質
1
閥體
鑄鐵
砲金銅
不銹鋼
2
上蓋
鑄鐵
砲金銅
不銹鋼
3
彈簧
不銹鋼
不銹鋼
不銹鋼
4
上蓋螺絲
不銹鋼
不銹鋼
不銹鋼
5
隔膜片
EPDM
EPDM
EPDM
6
上蓋導桿
砲金銅
砲金銅
不銹鋼
7
閥門
鑄鐵
砲金銅
不銹鋼
8
止水墊片
NBR
NBR
NBR
9
閥座
砲金銅
砲金銅
不銹鋼
10
閥門導桿
砲金銅
砲金銅
不銹鋼
11
浮球開關1/2"配管連接孔
★高壓浮球開關為選購產品
【注意事項】
安裝前徹底清除異物，金屬粉屑及加裝過濾器，防止異物堵塞。
請使用高壓型浮球開關以達最佳使用效果。
避免水波震動浮球影響主閥動作。
入口端水壓過大需配合減壓閥以減低壓力。
產品編號
接續形式
尺寸
L
A
DTF-40
牙口式
1-1/2"
150
100
DTF-50
牙口式
2"
170
100
產品編號
接續形式
尺寸
L
A
DFF-50
法蘭式
2"
190
100
DFF-65
法蘭式
2-1/2"
210
120
DFF-80
法蘭式
3"
225
130
DFF-100
法蘭式
4"
250
150
DFF-150
法蘭式
6"
310
210
DFF-200
法蘭式
8"
450
280
DFF-250
法蘭式
10"
550
340
★閥體長度依據材質及而壓等級略有變化，型錄閥體尺寸僅供參考
尺寸單位：mm
材質 / 規格
測試壓力
最高使用壓力
1 1/2"
2"
2 1/2 "
3"
4"
6"
8"
10"
鑄鐵
21
12
●
●
●
●
●
●
●
●
石墨鑄鐵
32
20
---
●
●
●
●
●
●
●
砲金銅
21
12
●
●
●
●
●
●
●
●
不銹鋼
35
22
●
●
●
●
●
●
●
●
壓力單位：kgf/cm
2
●在庫規格
定水位閥流量參考曲線圖
