閥體壓力測試
鑄鐵 石墨鑄鐵 砲金銅 不銹鋼
21 kg/cm2 28 kg/cm2 21 kg/cm2 28 kg/cm2
閥體最大工作壓力
鑄鐵 石墨鑄鐵 砲金銅 不銹鋼
14 kg/cm2 21 kg/cm2 14 kg/cm2 21 kg/cm2


Flash呈現

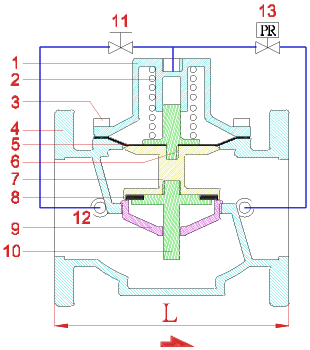

編號 零件項目 材質
1 上蓋 鑄鐵 石墨鑄鐵 砲金銅 不銹鋼
2 彈簧 不銹鋼
3 螺絲 不銹鋼
4 本體 鑄鐵 石墨鑄鐵 鑄鐵 不銹鋼
5 隔膜片 合成橡
6 隔膜固定桿 砲金銅 砲金銅 砲金銅 不銹鋼
7 導桿 鑄鐵 石墨鑄鐵 鑄鐵 不銹鋼
8 止水墊片 NBR
9 閥座 砲金銅 砲金銅 砲金銅 不銹鋼
10 中心導桿 砲金銅 砲金銅 砲金銅 不銹鋼
11 流量控制閥 砲金銅 砲金銅 砲金銅 不銹鋼
12 過濾網 不銹鋼
13 減壓控制器 砲金銅 砲金銅 砲金銅 不銹鋼
※高壓浮球開關為選購產品
產品編號 L (mm) 產品編號 L (mm)
DN-50 190 DN-150 310
DN-65 210 DN-200 420
DN-80 225 DN-250 530
DN-100 250 DN-300 650
DN-125 210

材質 / 規格 測試壓力 最高使用壓力 1 1/2" 2" 2 1/2 " 3" 4" 6" 8" 10" 12"
鑄鐵 21 12 --- ● ● ● ● ● ● ● ●
石墨鑄鐵 32 20 --- ● ● ● ● ● ● ● ●
砲金銅 21 12 ● ● ● ● ● ● ● ● ●
不銹鋼 35 22 ● ● ● ● ● ● ● ● ●
壓力單位：kgf/cm2
●在庫規格

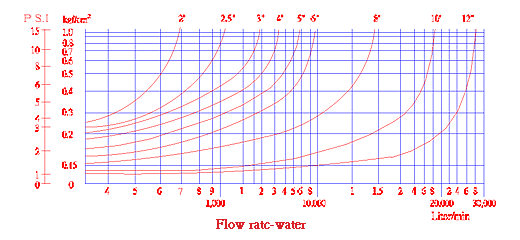

減壓閥流量參考曲線圖
