消防呼氣閥
型號：ATRF
【 產品特色   】
  • 使用場合：一般淡水流體
  • 使用溫度：0 ℃ ~ 60℃
  • 閥體測試壓力 / 最高使用壓力
  •   石墨鑄鐵： 24 kgf/cm2 / 16 kgf/cm2
          不鏽鋼：24 kgf/cm2 / 16 kgf/cm2
  • 閥體接續口：牙口式(PT內牙)
【 注意事項   】
  • 管線空氣多可直接手動快速排氣。
  • 安裝排氣閥可有效將管內的空氣排除，以降低管路內因空氣產生噪音或影響水路控制機構等問題。
  • 建議安裝於管線高處易於排除管內空氣、本產品只適用於直立安裝。
  • 排氣閥前端加裝關斷以利維護。

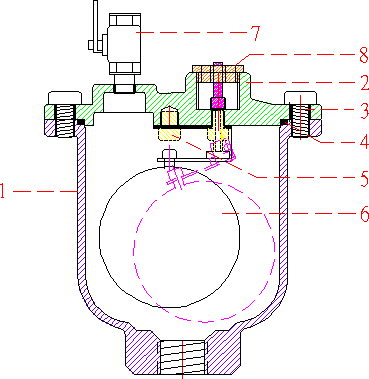

NO. 名稱 材質
1 閥體 石墨鑄鐵 不銹鋼
2 閥蓋 石墨鑄鐵 不銹鋼
3 固定螺栓 鍍辛鐵 不銹鋼
4 止水環 NBR NBR
5 頂塞 不銹鋼 不銹鋼
6 浮球組 不銹鋼 不銹鋼
7 球塞閥 黃銅
8 逆止閥 黃銅
產品編號 牙口 H D
 ATR-15 1/2" 192 120
 ATR-20 3/4" 192 120
ATR-25 1" 192 120

尺寸單位：mm

★ 閥體長度依據材質及耐壓等級略有變化，型錄閥體尺寸僅供參考
　

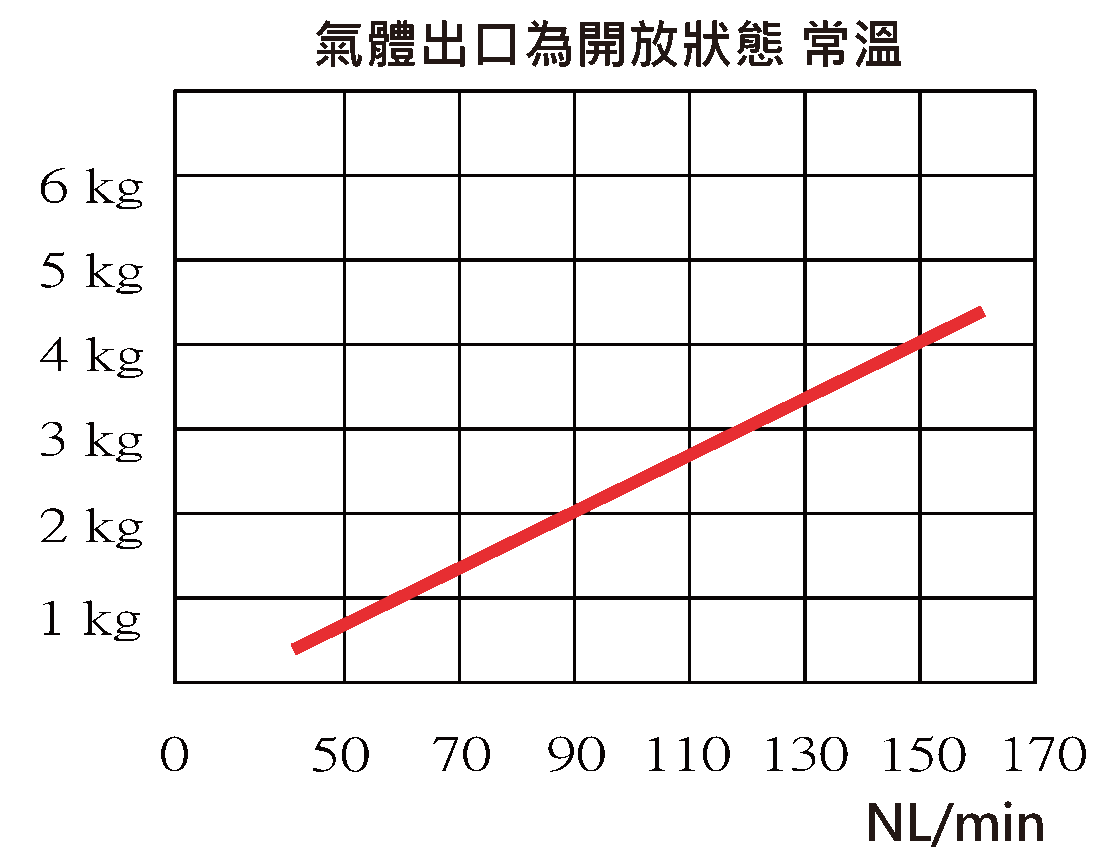

流量表

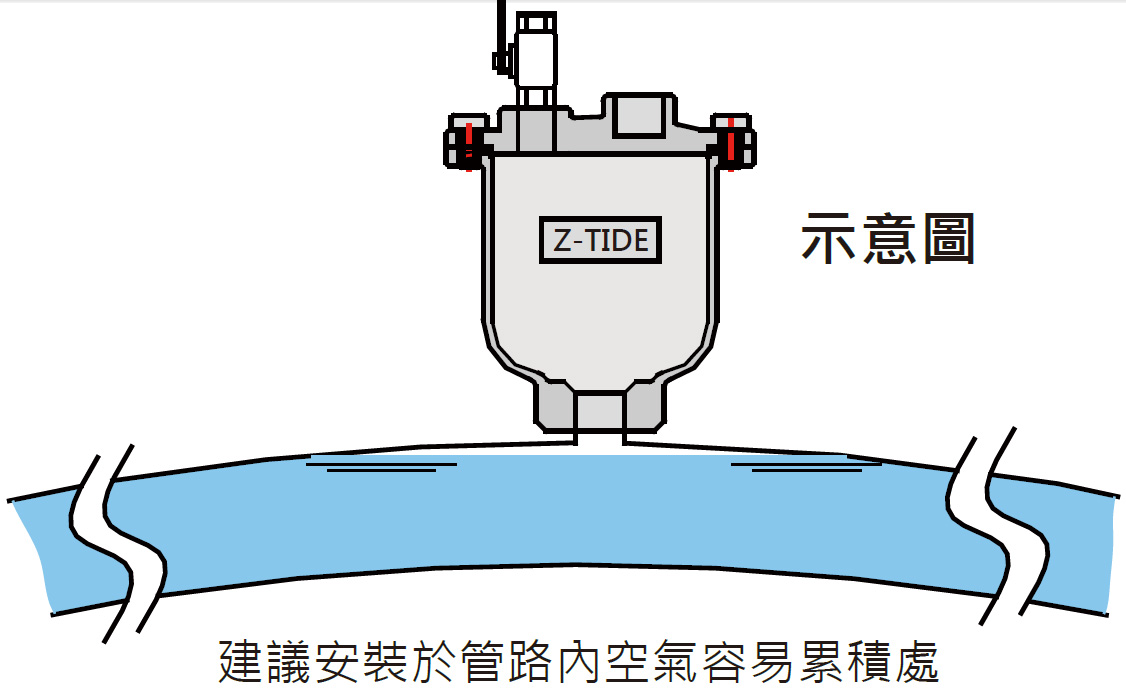

安裝示意圖
