4

型號：ATRF
  產品特色：
  • 使用場合：一般淡水流體
  • 使用溫度：-15 ℃ ~ 80℃
  • 閥體測試壓力 / 最高使用壓力
      石墨鑄鐵： 32 kgf/cm2 / 20 kgf/cm2
         不鏽鋼：32 kgf/cm2 / 20 kgf/cm2
  • 閥體接續口：牙口式(PT內牙)
 備註：
  • 管線空氣多可直接手動大量排氣。
  • 安裝排氣閥可有效將管內的空氣排除以降低管路內因空氣產生噪音或影響水路控制機構等問題。
  • 建議安裝於管線高處易於排除管內空氣、本產品只適用於直立安裝。
  • 進排氣閥前端加裝關斷以利維護。

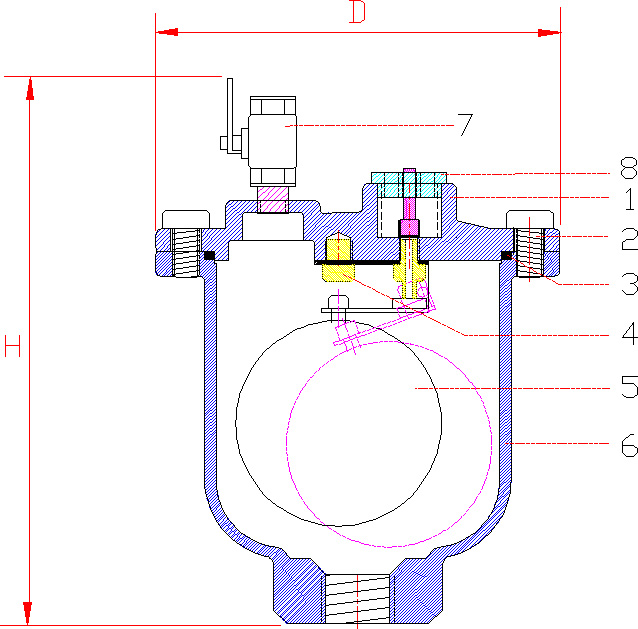

NO. 名稱 材質
1 閥蓋 石墨鑄鐵 不銹鋼
2 固定螺絲 鍍鋅鐵 不銹鋼
3 止水環 NBR NBR
4 頂塞 不銹鋼 不銹鋼
5 浮球組 不銹鋼 不銹鋼
6 閥體 石墨鑄鐵 不銹鋼
7 球塞閥 黃銅
8 逆止閥 黃銅
產品編號 牙口 L D
 ATR-15 1/2" 131 120
 ATR-20 3/4" 131 120
ATR-25 1" 131 120

尺寸單位：mm
　
流量表
安裝示意圖
