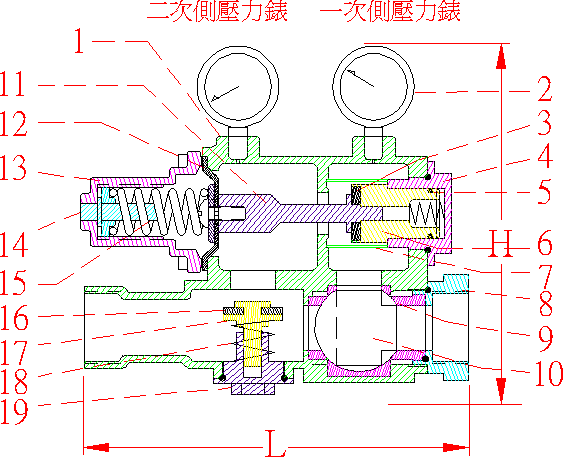

減壓閥組剖面圖

	一次側壓力錶顯示減壓前壓力值，二次側壓力錶顯示減壓後壓力值。 欲清潔過濾網上的雜質時，將活塞缸(4號元件)拆下，即可同時拆下過濾網(7號元件)。 編號 名稱 材質 1 閥體 砲金銅 2 壓力錶 鐵殼 3 閥門墊片 NBR 4 活塞缸 鉋金銅 5 O型環 NBR 6 活塞閥門 黃銅 7 過濾網 不鏽鋼 8 管接頭 鉋金銅 9 墊圈 TEFLON 10 三通圓球 黃銅 11 導桿 黃銅 12 膜片 NBR 13 調壓閥蓋 合成纖維 14 調壓螺絲 黃銅 15 彈簧 彈簧鋼 16 逆止閥墊片 NBR 17 逆止閥 PE 18 逆止閥彈簧 不鏽鋼 19 逆止閥定位座 砲金銅
接續口(PT) L H CV值 重量 3/4" 120 156 -- -- 1" 160 175 -- --

減壓閥組動作狀態示意圖

減壓狀態		將手把轉向上方，減壓閥組呈減壓 (開啟) 狀態。
旁通狀態		將手把轉向水平方向，減壓閥組呈旁通狀態。
關閉狀態		將手把轉向下方時，減壓閥組呈關閉狀態。
