牙口型-參考示意圖

	名稱	材質
1	閥體	316不銹鋼
2	壓力錶	(依流體選用)
3	上蓋	316不銹鋼
4	U型環	NBR	VITON
5	活塞	316不銹鋼
6	閥門墊片	NBR	VITON
7	活塞閥桿	316不銹鋼
8	UH-止水環	NBR	VITON
9	彈簧	彈簧鋼
10	閥蓋	316不銹鋼
11	彈簧墊片	黃銅
12	調壓螺絲	304不銹鋼

產品編號	尺寸	L	A	CV值
RET-15S	1/2"	71	75	2.5
RET-20S	3/4"	86	75	4.0
RET-25S	1"	90	81	6.5
RET-40S	1 1/2"	115	115	13.0
RET-50S	2"	120	115	17.0

尺寸單位：mm

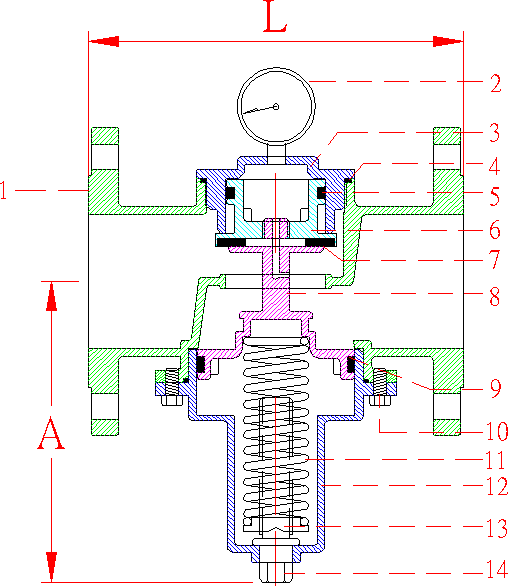

法蘭型-參考示意圖

	名稱	材質
1	閥體	316不銹鋼
2	壓力錶	(依流體選用)
3	上蓋	316不銹鋼
4	O型環	NBR	VITON
5	U型環	NBR	VITON
6	活塞	316不銹鋼
7	閥門墊片	NBR	VITON
8	活塞閥桿	316不銹鋼
9	UH-止水環	NBR	VITON
10	螺栓	304不銹鋼
11	彈簧	彈簧鋼
12	閥蓋	316不銹鋼
13	彈簧墊片	黃銅
14	調壓螺絲	304不銹鋼

產品編號	尺寸	L	A	CV值
REF-15-S	1/2"	150	75	2.5
REF-20-S	3/4"	153	82	4.0
REF-25-S	1"	153	82	6.5
REF-32-S	1-1/4"	190	115	13.0
REF-40-S	1 1/2"	190	115	13.0
REF-50-S	2"	192	115	17.0
REF-65-S	2 1/2"	210	185	30.0
REF-80-S	3"	225	185	42.0
REF-100-S	4"	250	230	75.0
REF-150-S	6"	310	290	170.0

尺寸單位：mm

直動式減壓閥使用場合

減壓閥直接安裝於幹管上，以減低管線的流體壓力。
在減壓閥進口端，安裝過濾器可防止異物或水垢堵塞閥門。
在減壓閥下游，可裝置洩壓閥，保護系統安全。
配管時若用螺紋口連接減壓閥，閥之進出口端應裝置管套節，方便換修。

直動式減壓閥壓力設定與流量

直動式減壓閥由二次側出口壓力直接驅動閥門開啟與關閉，以致當出口壓力小於設定壓力時，閥門即自動開啟，至於欲達到閥門全開位置，則與壓力可調範圍及設定壓力相關聯。

　 A：閥門全開時，所需壓差 A= , B=可調壓範圍最高值-最低值
B：可調壓範圍
C：出口端設定壓力
P：出口端閥門全開壓力值，則 P= C-A

例：一
直接減壓閥，可調壓範圍 3～9 kgf / cm² 時，此時閥門全開所需壓差

若此時出口端設定壓力為 6kgf / cm² 時，則閥門全開時壓力值為
P=6-1.5=4.5 kgf/ cm² (出口壓力需降至4.5 kgf / cm² 以下閥門才全開)

入口與出口壓差流量參考曲線圖
