大流量隔膜直動減壓閥
型號:RDST(牙口型)
【產品特色】
【注意事項   】
  • 壓損大流量形式
  • 含過濾器一體成形。
  • 適用於大樓串聯減壓系統
  • 使用場合:一般淡水流體
  • 使用溫度:0°C∼60°C
  • 出口側壓力範圍:
  • 1kgf/cm2 ∼3kgf/cm2
  • 閥體測試壓力:24kgf/cm2
  • 最高使用壓力:16gf/cm2

大流量隔膜直動減壓閥

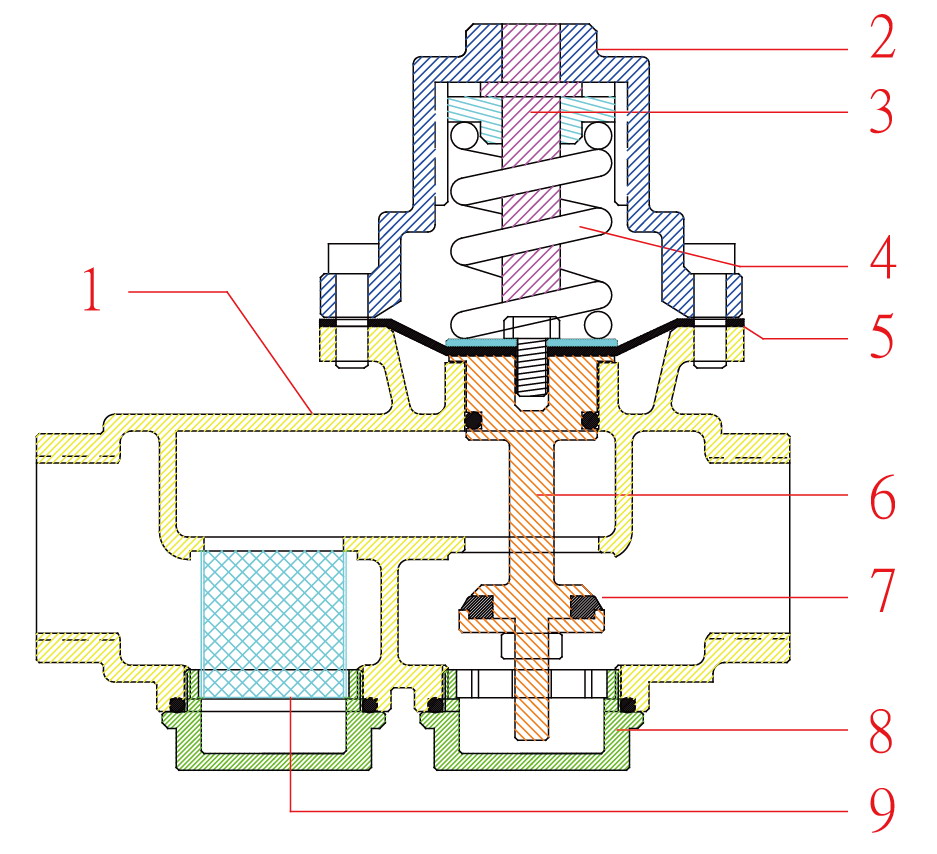

  名稱 材質
1 閥體 鉋金銅 不袗
2 彈簧蓋 強化纖維
3 調壓螺絲組 黃銅
4 彈簧 不袗
5 隔膜片 EPDM
6 閥門導桿 黃銅 不袗
7 閥門墊片 NBR
8 閥蓋 砲金銅 不袗
9 過濾網 不袗





產品編號 尺寸 H L
RDST-20 3/4" 131 114
RDST-25 1" 135 137
RDST-40 1-1/2" 195 165
RDST-50 2" 195 185

尺寸單位:mm

2"閥下蓋為合成纖維材質(黑殼)

直動式減壓閥 流量參考曲線圖 Pressure Reducing Valves Flow Chart
