型號：HRT(內牙式)

  產品特色：

  • 日泰調壓型太平龍頭閥體皆為20K等級，適用於一般消防栓箱。
  • 俱備太平龍頭與調壓閥之功能，避免消防水帶壓力過大產生危害，保障使用者財產安全。
  • 雙壓力錶設計，方便觀察產品前後端水壓。
  • 閥體為鉋金銅製，強度、耐蝕性佳。百分百測試，MIT品質有信心。
  • 出口側壓力調整範圍
            2 kgf/cm2 ~ 7kgf/cm2
  • 使用溫度：-15℃∼80℃
  • 一般淡水流體
  • 最壓使用壓力：20 kgf/cm2
  • 閥體測試壓力：30 kgf/cm2
 備註：
  • 可依現場消防配管左、右方位任意配置於消防栓箱內。
  • 精準設定出口最大壓力、保護後端水帶管線。
  • 優良的調壓功能、水停止時出口壓力不會上升(非動態節流式減壓)。
  • 可直接檢視消防管線內壓力，保養不費力。
  • 符合消防水帶用快速接頭CNS10206標準。
  • 操作簡單容易。
閥體尺寸表

NO. 名稱 材質
1 閥體 砲金銅
2 U型環 NBR
3  閥門活塞 砲金銅
4 彈簧 不銹鋼
5 閥門墊片 NBR
6 閥門導桿 砲金銅
7 閥蓋 砲金銅
8 O型環 NBR
9 快速接頭 黃銅
10 壓力錶-入口 鐵殼
11 壓力錶-出口 鐵殼
12 調壓螺絲 黃銅
13 針閥 黃銅

牙內式：HRTL(左側內牙式)
                HRTR(右側內牙式)

出水口徑 H L A
1-1/2" 200 160 76
2-1/2" 230 200 102


  尺寸單位：mm
　

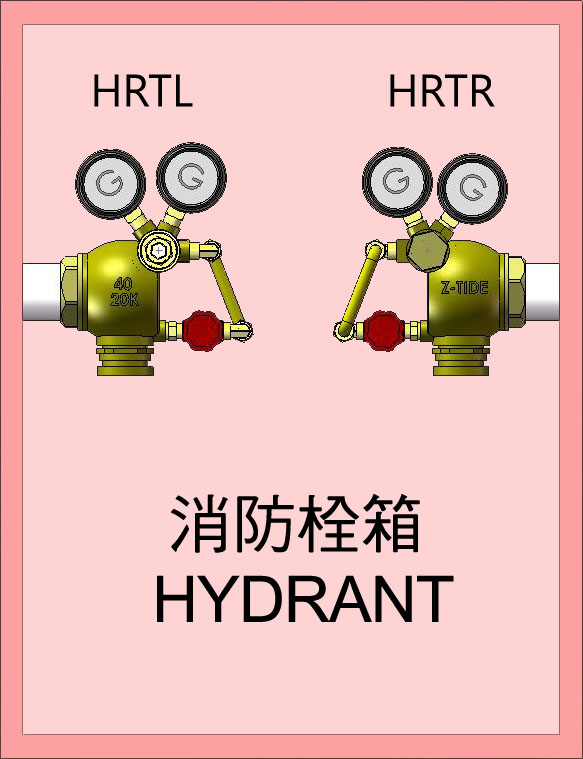

消防栓箱減壓太平龍頭安裝示意圖
產品含操作掛牌
