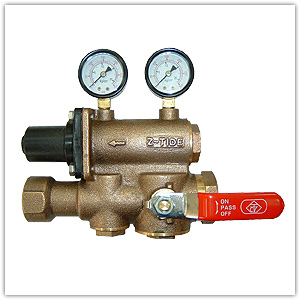

產品特色:
模組化組合,結構輕巧,節省空間,安裝維修方便。
內置緩衝式逆止閥,減緩水擊現象不良影響。
結構簡單,調壓精準,操作方便。
模組化組合,減少配件接口因長期振動產生的滲漏。
接續口(PT)
L
H
重量
3/4"
140
120
1.5kg
1"
170
165
2.2kg

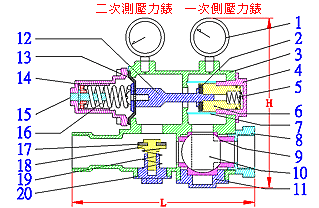

減壓閥組剖面圖
編號
名稱
材質
1
壓力錶
--------
2
閥門墊片
NBR
3
減壓閥體
鉋銅
4
活塞缸
鉋銅
5
緩衝彈簧
不鏽鋼
6
活塞式閥門
黃銅
7
過濾網
不鏽鋼
8
管接頭
鉋銅
9
PE墊圈
PE
10
三通圓球
黃銅
11
圓球固定螺帽
黃銅
12
壓力傳動桿
黃銅
13
減壓閥隔膜
NBR
14
減壓閥蓋
鉋銅
15
壓力調整螺栓
不鏽鋼
16
調壓彈簧
不鏽鋼
17
逆止閥墊片
NBR
18
緩衝逆止閥
黃銅
19
逆止閥彈簧
不鏽鋼
20
逆止閥定位座
鉋銅
調壓範圍:0.5kgf/cm
2
~ 5kgf/cm
2
閥體測試壓力:21kgf/cm
2
使用溫度:-15℃ ~ 80℃
一次側壓力錶顯示減壓前壓力值,二次側壓力錶顯示減壓後壓力值。
欲清潔過濾網上的雜質時,將活塞缸 (4號元件) 拆下,即可同時卸下過濾網 (7號元件)。
減壓閥組動作狀態示意圖
減壓狀態
將手把轉向上方,減壓閥組呈減壓 (開啟) 狀態。
旁通狀態
將手把轉向水平方向,減壓閥組呈旁通狀態。
關閉狀態
將手把轉向下方時,減壓閥組呈關閉狀態。
